点击图片查看原图
[VIP第6年] 指数:5
通过新疆商业网认证
产品全面符合《公路桥涵施工技术规范》JTG/TF50-2011.该产品与水泥、水混合搅拌，制备的浆料具有低水胶比，高流动度、低损失、高强度、零泌水和微膨胀等特点。
产品特点：
1、流动性好，强度高，不泌水，不分层。
2、耐久性好，系无机灌浆材料，不存在老化，对钢筋无锈蚀，耐久坚固。
3、压浆具有饱满早强、微膨胀等特性。
4、产品具有高充盈性，可一次性压浆施工，管道内浆体密实无孔隙。
5、预应力钢筋不锈蚀，与混凝土粘结牢固。
6、使用方便，现场加水搅拌均匀即可使用。
产品用途：
●适用于后张梁预应力管道充填压浆、地锚系统的锚固灌浆、连续壁头止漏灌浆、帷幕灌浆。
●适用于设备基础灌浆及梁柱接头、工程抢修和螺栓锚固。
●适用于高强度钢预应力混凝土构件孔隙灌浆、道桥梁加固。
●适用于各种预应力梁体孔道压浆；混凝土结构裂缝、孔洞修补等。

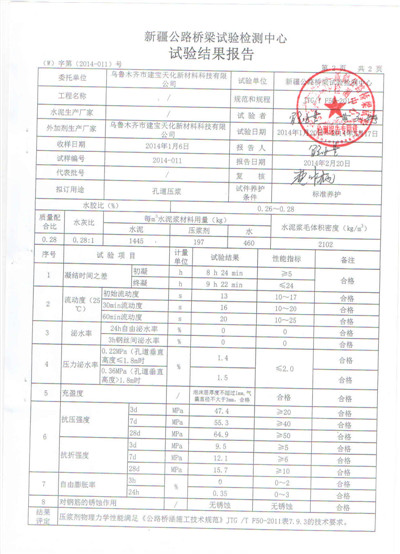

技术指标：（执行标准：TB/T3192-2008、JTG/T F50-2011）
●水胶比≤0.28。
●流动度（s）：初始值≤17；30min值 ≤20；60min值≤25。
●凝结时间（h）：初凝≥5；终凝≤24。
●24h自由膨胀率（%）：0-3.
●泌水率：0。
●抗压强度（Mpa)：3d 强度≥45 Mpa；7d 强度≥50Mpa；28d 强度≥55Mpa。
施工说明：
1、预应力筋的制作，锚具、夹具等的安装，预应力的施加，压浆等应满足设计要求。
2、拌制预应力管道压浆料水泥浆的参考水胶比为0.26-0.28，实际水胶比需据试验确定。
3、搅拌时先加入拌合水，再开动搅拌机，均匀加入全部压浆剂，边加入边搅拌，然后缓慢匀速地加入全部水泥。待搅拌均匀后再高速
搅拌5min，高速搅拌转速≥1000转/min，（压浆机须达到高速搅拌施工要求）。
4、压浆料自搅拌至压入孔道的延续时间，视气温情况而定，一般在30-45min范围内。
5、压浆料在使用前和压注过程中应连续搅拌。
使用方法：
1.掺入普通硅酸盐42.5级或52.5级水泥中使用，常用掺量为10-15%（采用内掺法，即等量取代水泥）,具体掺量须根据水泥品质、性能情况选定。
2.使用0.27±0.01水胶比配制浆料，进行压浆或灌浆。
3.配置浆料时加料顺序为：先加入水，再加入压浆剂，最后缓慢匀速的加入水泥，边加入边搅拌，待搅拌均匀后再高速搅拌5分钟。
注意事项：
●压浆时浆体温度应保持在5℃-30℃之间，否则应采取措施满足条件。
●预应力管道压浆料、水称量准确，并严格按确定的水胶比加水，不得随意调整加水量。
包装及贮存
●本品须贮存于干燥通风的室内。
