高效减水剂（缓凝型）

本品以β萘磺酸甲醛缩合物为母体，与其它缓凝剂、保塑剂为辅助材料，通过复合而成。物理化学性能稳定，效果好，是一种高性能的超塑化剂。具有高分散性、引气性、缓凝性、保塑性的特点，减水率高，可以很好地控制混凝土的塌落度损失，有效控制水泥水化热，适应性广泛。混凝土掺入本品后，能大大改善混凝土的和易性、施工性，提高混凝土的流动度。

本品对钢筋无锈蚀，广泛应用于交通、水利水电、能源基地、商混、民用建筑等。适用于泵送混凝土、现浇、预制的钢筋混凝土、预应力混凝土、大流动性混凝土、自流平混凝土、大坝混凝土、商品混凝土等。

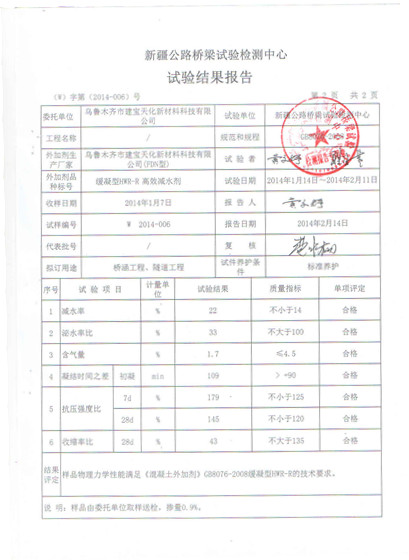

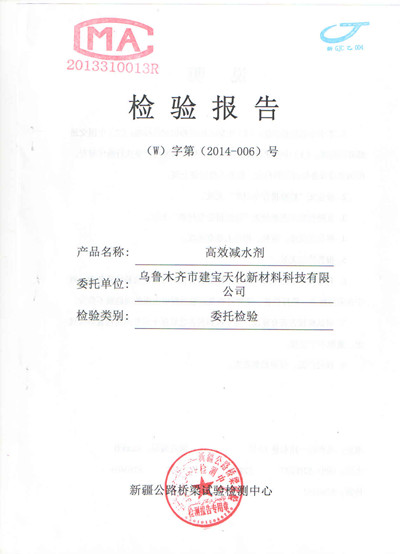

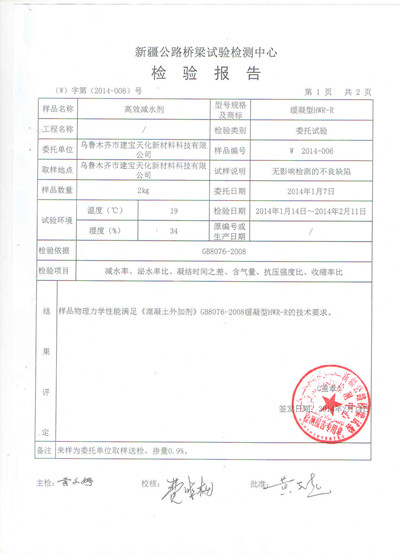

1. 符合混凝土外加剂GB8076-2008一等品技术要求。

2. 本品为黄褐色粉体，易溶于水，性能稳定。

3. 掺量为胶凝材料重量的0.5%--1.5%，减水率可达18%--25%；添加本品后可使混凝土早期强度提高50%以上，28天强度提高30%以上。

4. 推荐掺量C30为0.8%、C40为1%、C50为1.2%。

5. 在相同水胶比情况下，掺入FDN（0.75%）可使混凝土塌落度提高2--3倍，大大改善混凝土的和易性。

6. 当混凝土的强度、塌落度相同的情况下，掺入FDN（0.75%），可节省水泥15--20%。

7. 掺加本品后可以延长混凝土凝结时间、有效控制塌落度损失、降低水泥水化热。

8. 改善混凝土的各项性能，提高混凝土的和易性、抗渗性、耐久性，适宜配制高强度、高性能混凝土。

1. 通过混凝土试配试验确定合适的掺量，推荐掺量为总胶凝材料重量的0.5%--1.5%，具体掺量可通过混凝土试配试验确定。

2. 本品也可以配制成液体使用，液体浓度宜控制在30%左右（在配置液体时不能与其他品种的外加剂混合溶解）。

3.本品可以同掺、后掺、多次掺加使用，在条件允许的条件下可以多次掺加，效果更加优异。

4.环境温度明显降低时会延长混凝土凝结时间，根据施工需要，可考虑减少缓凝高效减水剂中的缓凝组分。

由于水泥标准的更换，水泥品种、组分十分复杂，而且矿物掺合料品质差别较大，在使用本品的过程中必须通过试验来确定最佳掺量、确定最适合的掺入方法。本品的最高掺量是通过适应性试验确定的，但如果胶凝材料的品质十分差且不宜更换时，可以进一步提高掺量，以弥补胶凝材料的缺陷，适当超掺后对混凝土性能不会产生负面影响。

本品应放在专用仓库或固定的场所妥善保管，防火、防潮
