一、钢纤维混凝土的物理和力学性能。
1.具有卓越的抗冲击性能
材料抵抗冲击或震动荷载作用的性能，称为冲击韧性，在通常的纤维掺量下，冲击抗压韧性可提高2~7倍，冲击抗弯、抗拉等韧性可提高几倍到几十倍。
二、钢纤维混凝土较普通混凝土具有经济优势
1、在同等强度下可减少混凝土量30%~50%；
2、可取代或部分取代钢筋或者降低钢筋直径1~2mm；
3、可缩短施工周期25%以上，特别适用于要求连续、快速浇灌混凝土的较大工程；
4、与普通的混凝土同样搅拌施工，不需增添设备。

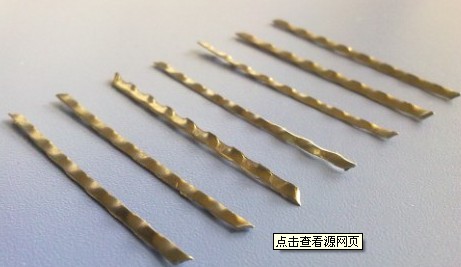

三、钢纤维的用途。
由于钢纤维增强混凝土具有以上特性，因而广泛地运用于公路、机场、桥梁、建筑结构、抗震节点、屋面、水工、港口、隧道、抗爆结构等工程。
四、施工技术要求：　　
1、水泥标号不得低于425号。水灰比不得大于0.5。　　
2、粗骨料粒径长度应不超过钢纤维长度的2/3。　　
3、钢纤维混凝土的钢纤维体积不应小于0.5%。一般在0.5-2%内选择。　　
4、拦制钢纤维混凝土不得采用海水，海砂，严禁掺加氯盐。　　
5、除上述规定外，钢纤维混凝土所用其他材料，应符合现行规范中关于钢筋混凝土所用原料的规定。　　
6、钢纤维混凝土的稠度可参考同类工程对普通混凝土所要求的稠度来确定。其塌落度值可比相应普通混凝土要求值小200mm，其维勃稠度值与相应普通混凝土要求值相同。　　
7、缩缝为平头缝构造的钢纤维混凝土垫层兼面层在垫层下没有铺灰土等地基加强层并同时
五.放料要求

1.先将钢纤维和粗骨料投入搅拌30秒，使钢纤维分散在石子中，不在结团；

2.再将砂和水泥搅拌30秒；

3.最后转动搅拌机加水，并使机子搅拌3分钟左右。
六.压实

1.钢纤维混凝土浇筑时，随拌随用，连续浇捣，不到分格缝不得甩施工缝浇筑时应振密实；
