EX200(300)高速阀控制器安装说明
此款控制器专用于日立进口挖掘机的二只泵流量控制高速电磁阀的开关,调节液压泵的输出流量大小,以匹配发动机功率,采用闭环控制方式,功率匹配可以用控制器上的两只可调电位器进行调节,即设定泵流量的最大最小输出!也就是说,调节挖机动作快慢!

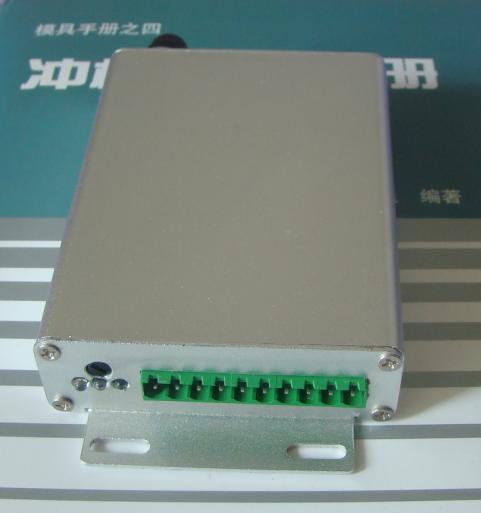

控制器共有十只引脚:
左起为1脚(靠指示灯一端)
1脚,电源正极,接钥匙开关上,打开钥匙开关,此脚有电
2脚,接电源负极,直接接电池头负极上
3脚,角度传感器及压差传感器+5V
4脚, 角度传感器及压差传感器负极
5脚,接压差传感器中心抽头
6脚,接角度传感器中心抽头
7脚,接增量高速电磁阀的一条引线上,另一条线接2脚
8脚,接减量高速电磁阍的一条引线上,另一条线接2脚
控制器前端的可调电位器,用于调节快慢,需要调节时,请记好原始位置! 控制器内部保险丝为2A.万一烧断,请更换同型号保险丝,不可换成大于2A的保险丝!
安装前,请确保角度传感器及压差传感器良好
角度传感器测量方法:控制器通电后,把角度传感器从泵上拆下,慢慢转动其轴,中心点电压对负极会有约0.几V至5V之间的电压变化,角度安装:三条引线向外,轴上的小圆点对着发动机方向! 压差检测较麻烦些,但,做动作时,其中心头电压也会变化,约在0.几V至5V之间变化!
