型号：TNY

公称通径：DN32-8000

公称压力: 0.1-2.5 Mpa

连接方式：1、法兰连接 2、接管连接

产品轴向补偿量：18mm-400mm

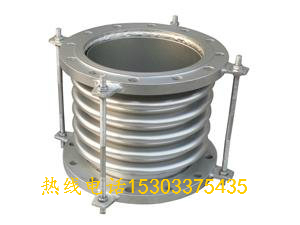

轴向型内压式波纹补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。该类补偿器结构简单，价格低，因而优先选用。

轴向内压式波纹补偿器主要用于补偿轴向位移，也可补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但因为导流筒等结构件影响，一般补偿量很小，不推荐使用。
