品牌:POWER-GENEX
型号:SS2R-IBN2NOH4R1
规格:SS2R-IBN2NOH4R1
起订:1台
供应:1台
发货:3天内
产品介绍

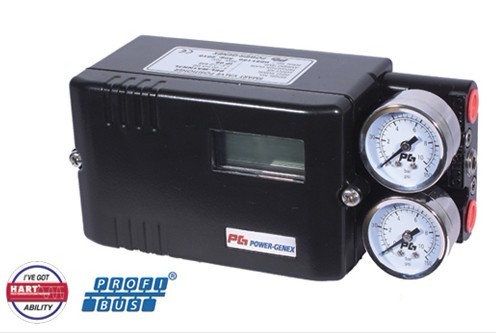

SS2智能型阀门定位器是采用革新的高性能线圈。
用于环境苛刻场合。
特点
- 自动设定零点与量程
- 不管怎么连接气接口，自动觉察 RA(反作用）或 DA(正作用
- 无特别的调整，可以单双作用通用
- 外形紧凑，可安装于小型执行器上
- 动作失败时，报警错误信息
- 检测模式下，可用固定的任意信号都可以检测执行器
- 工作温度范围是 -30 ~ +80℃
- 通过消除冲击和振荡，提高了摩擦大的截止阀和球阀的控制性能
- 耗气量小
- 为了直行阀门，提供 IEC 60534-6-1遵从的支架
- 为了角行阀门，提供 VDI/VDE 3845 (IEC 60534-6-2)遵从的NAMUR支架和多用型支架
选项
- 阀位反馈 (4 - 20 mA)
- 2 x 限位报警 或 限位开关 (SPDT)
- By-pass
- 防爆种类 (Exia IIC T6)
- HART 协议
- Profibus PA 协议 (pending)
- Fieldbus FF 协议 (pending)
参数
| 输入信号 |
4 - 20 mA @ 24 VDC |
|
最小/最大电流 |
3.6 mA / 50mA |
| 最小工作电压 |
不带HART协议 : 8.7 VDC ( 435Ω @ 20 mA )
带HART协议 : 9.4 VDC ( 470Ω @ 20 mA ) |
|
行程范围 |
直行程 : 8 - 130 mm |
|
气源条件 |
1.4 - 7.0 bar (20 - 100 psi) |
|
输出压力范围 |
气源压力的 0 - 100% |
|
流 量 |
80 /min = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar) |
|
耗 气 量 |
2.8 /min = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar)
|
| 特性曲线 |
线性度 < ±0.3% F.S |
|
LCD 显示 |
4位数显 |
|
反应速度调节 |
1 - 1000 (最小 1, 最大 1000) |
|
扫描时间 |
2ms |
| 切 断 值 |
信号的 0-10%
|
|
阀门动作 |
正作用 (DA) / 反作用 (RA) |
|
工作温度 |
-30 ~ +80℃ (-22 ~ +176℉) **
|
|
气源接口 |
Rc 1/4 或 1/4 NPT |
|
电气接口 |
G 1/2, NPT 1/2 或 M20 x 1.5 |
|
防护等级 |
本安 (Exia IIC T6) / IP66 |
|
材 质 |
压铸铝 |
|
重 量 |
1.6 kg |
